Pour transporter une information on utilise un signal appelé Porteuse, notre "information" sera alors : le signal modulant. Il existe plusieurs types de modulations , les principaux sont : La modulation de fréquence La modulation d'amplitude En modulation de fréquence, la fréquence de la porteuse varie en fonction du signal modulant .En absence de signal modulant, cette fréquence est appelé : fréquence "f0". Dans l'exemple ci-dessous , le signal modulant est un signal périodique , ce n'est bien évidemment pas toujours le cas.

Vous remarquez que la fréquence de la porteuse varie en fonction de l'amplitude du signal modulant.

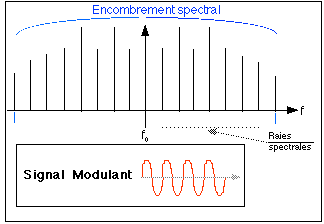

Ce type de modulation engendre un encombrement spectral qui sera fonction de la fréquence du signal modulant , plus cette fréquence est importante moins elle engendre de "raies spectrales" supplémentaires . Pour cette raison le signal modulant est en général pré-accentué avant la modulation, c'est à dire que l'on favorise les fréquenes hautes. Lorsque le signal sera démodulé, il suffira de désaccentuer le signal modulant.

L'avantage de la modulation de fréquence est une bonne immunité aux parasites, l'information étant contenue dans la variation de fréquence et non dans l'amplitude de la porteuse.

En télévision (france) on utilise la modulation de fréquence pour moduler les porteuses chroma : 4,406 Mhz modulé par R-Y et 4,250 Mhz modulé par B-Y en sécam.

En modulation d'amplitude, le signal modulant fait varier l'amplitude de la porteuse en fonction du signal modulant .En absence de signal modulant, l'amplitude de la porteuse peut être nulle (suivant le taux de modulation). La modulation peut être positive ou négative. Le signal modulant représente l'envellope de la porteuse, il suffira donc pour "extraire" le signal modulant de détecter les variations de cette envellope .

La modulation d'amplitude est utilisée dans la majorité des cas en télévision.

Le schémas ci-contre montre 2 bandes latérales crées par la modulation de la porteuse en amplitude. Lors de la transmission du signal HF (vidéo et son) en télévison ces bandes sont aténuées. On appele cette modulation : Modulation BLA (à bande latérales aténué). Les radio-amateurs utlisent , selon ce même principe : la BLU (bande latérale unique).

Note : le standard Pal utilise également une modulation d'amplitude mais la porteuse est supprimée. Il reste néanmoins les bandes latérales , de plus on l'appelle également modulation de phase , celle-ci détermine la couleur (ou teinte) transmise tandis que l'amplitude est l'image de la saturation de cette couleur.
