Les circuits RC, RL, RLC

Notions :

Un condensateur (C) , comme une self (L) sont des accumulateurs d'énergie.
Dans un condensateur pur (ou capacité) , l'énergie est stockée sous forme de
tension à l'inverse d'une self qui se charge en courant.

Les circuits RC

Charge d'un condensateur.
en tension.
La charge est du type logarithmique ce qui veut dire que : " en théorie " le condensateur n'atteindra jamais la tension du générateur mais s'en approche à l'infini. En pratique, on estime la capacité chargé lorsque t = 5 x R.C .

Alimenté par un générateur de courant parfait la tension de charge de la capacité est linéaire...

=>

Alimenté par un générateur de tension parfait tension de charge de la capacité est constante...

=>


C'est bien la dissipation d'énergie dans la résistance qui donne une fonction logarithmique..

En pratique : cette résistance existe toujours..

- Si elle est grande par rapport à t (le temps de charge) cela veut dire que l'on utilise la partie linéaire de la courbe. Autrement dit ,
on utilise un générateur de courant !.
- Si elle est faible par rapport à t cela veut dire que l'on utilise la partie constante de la courbe. On utilise alors un générateur de tension.

[ EXEMPLE sur une courbe de charge réelle ]

Les circuits RL


Charge d'une inductance (self)
en courant.

On utilisera en général un modèle de générateur courant .

...à l'inverse d'un condensateur, une self est chargée en courant. Une self reste chargée tant qu'il circule un courant non nul dans le circuit. L'énergie sera "consommée" si un élément résistif se trouve dans le circuit .


Self et surtension :

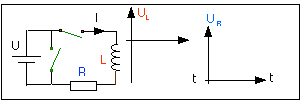

 Lorsqu'une self est chargée (en courant), le courant tend à rester le même dans le circuit. En ouvrant le circuit , P (ou W) n'est pas dissipée instantanément dans R, la résistance total du circuit étant très grande : I étant constant, UL augmente jusqu'à ce que l'énergie diminue par la dissipation dans R ( W = R X I2 X t ).

C'est le principe des retours lignes et trames en télévision (alim à découpage..tht..etc..).

... en DYNAMIQUE...!

Qu'est ce qu'un signal dynamique ?

Un signal , c'est une information !. elle se peut se décomposer en deux parties,
- le signal continu , valeur moyenne ou encore composante continue.
- le signal alternatif ou composante variable : par définition, un signal alternatif ne contient pas de composante continue

bien entendu ,une des deux "parties" du signal peut être nulle.


La composante variable, si elle est périodique, est caractérisée par sa fréquence (ou sa période). La fréquence du signal est le nombre de fois que se répète ce même signal en une seconde.
La fréquence d'un signal est exprimée en Hertz (Hz)

La période du signal est définie par : T = 1 / F (fréquence), à ne pas confondre avec la longueur d'onde, qui tient compte de la vitesse ...
